Rýchloupínacie spojky zaisťujú tesné spojenie prostredníctvom niekoľkých konštrukčných prvkov a mechanizmov:

Tesniace mechanizmy: Rýchloupínacie spojky používajú vysokovýkonné tesnenia alebo O-krúžky na vytvorenie nepriepustného spojenia. Tieto tesnenia sú zvyčajne vyrobené z odolných materiálov, ako je guma, nitril alebo Viton, ktoré sú vybrané pre ich vynikajúcu odolnosť voči opotrebovaniu, chemickej korózii a teplotným výkyvom. Keď je spojka zapojená, tesnenia sú stlačené, čím sa vytvorí tesná a bezpečná bariéra, ktorá zabraňuje úniku tekutiny. Konštrukcia a materiál týchto tesnení sú rozhodujúce, pretože si musia zachovať svoju integritu pri rôznych prevádzkových podmienkach, vrátane vysokých tlakových a teplotných zmien.

Presné inžinierstvo: Komponenty rýchloupínacích spojok sú vyrábané s vysokou presnosťou, aby sa zabezpečilo presné lícovanie medzi protiľahlými časťami. Na dosiahnutie úzkych tolerancií potrebných pre tesné spojenie sa používa pokročilé CNC obrábanie a iné presné inžinierske techniky. Táto starostlivá pozornosť venovaná detailom minimalizuje akékoľvek potenciálne medzery alebo nesúlady, ktoré by mohli umožniť únik tekutiny. Zabezpečením dokonalého zarovnania polovíc spojky výrobcovia zvyšujú celkovú spoľahlivosť a účinnosť tesnenia.

Uzamykacie mechanizmy: Mnohé rýchlospojky majú robustné uzamykacie mechanizmy, ako sú guľôčkové ložiská, zaisťovacie kolíky alebo závitové spojenia. Tieto mechanizmy sú navrhnuté tak, aby bezpečne držali polovice spojky pohromade pod tlakom, čím sa zabránilo náhodnému rozpojeniu. Uzamykací systém zaisťuje, že akonáhle je spojka zapojená, zostáva pevne spojená, zachováva integritu tesnenia a zabraňuje úniku. Konštrukcia týchto uzamykacích mechanizmov je rozhodujúca, vyrovnáva potrebu ľahkej ručnej obsluhy s požiadavkou na bezpečné a spoľahlivé spojenie.

Tlakom aktivované tesnenia: V niektorých konštrukciách rýchloupínacích spojok sú tesnenia aktivované tlakom, čo znamená, že sa rozťahujú a vytvárajú tesnejšie tesnenie, keď sa vnútorný tlak zvyšuje. Táto dynamická tesniaca schopnosť zaisťuje, že spojka zostáva tesná aj pri vysokotlakových podmienkach. Keď sa tlak tekutiny zvyšuje, materiál tesnenia sa kontrolovaným spôsobom deformuje, aby sa zvýšila účinnosť tesnenia. Táto vlastnosť je obzvlášť dôležitá v hydraulických a pneumatických systémoch, kde je kritické udržanie nepriepustného spojenia pod meniacim sa tlakom.

Dvojité tesnenie: Na zabezpečenie ďalšej vrstvy ochrany proti netesnostiam využívajú niektoré rýchlospojky systém dvojitého tesnenia. Tento dizajn obsahuje dve nezávislé tesnenia, ktoré spolupracujú na zaistení tesného spojenia. Ak by jedno tesnenie zlyhalo, druhé tesnenie by fungovalo ako záloha, ktorá by zabránila úniku akejkoľvek tekutiny. Táto redundancia je obzvlášť cenná v aplikáciách, kde by únik mohol viesť k závažným prevádzkovým problémom alebo bezpečnostným rizikám, čím sa zabezpečí nepretržitý a spoľahlivý výkon.

Materiálová kompatibilita: Materiály použité pre teleso spojky a tesnenia sa vyberajú na základe ich kompatibility s prenášanými kvapalinami. Faktory ako chemická odolnosť, teplotná tolerancia a mechanická pevnosť sa berú do úvahy, aby sa zabezpečilo, že spojka vydrží špecifické podmienky jej použitia. Použitie kompatibilných materiálov zabraňuje degradácii tesnení a komponentov spojky, čo by inak mohlo viesť k netesnostiam. Tento starostlivý výberový proces je nevyhnutný pre zachovanie dlhodobej integrity a výkonu spojky.

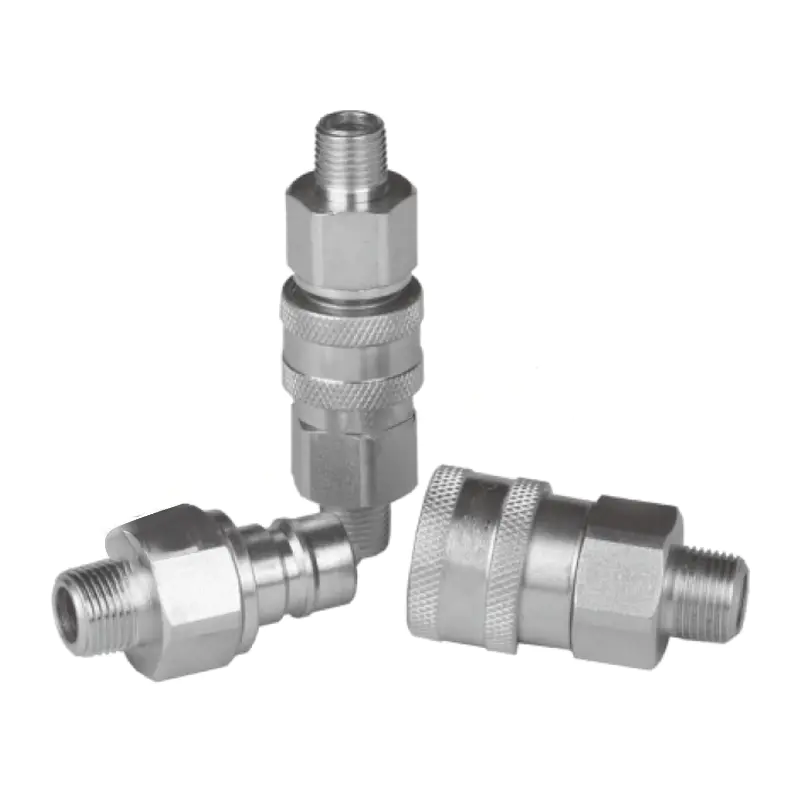

GT-C2 Uzavretá hydraulická rýchlospojka

K dispozícii sú tanierové ventily, ktoré zabraňujú nespojenému úniku.
Kotúčové ventily sa po spojení automaticky otvárajú, v rámci menovitého pracovného tlaku, aby sa prietok rýchlo udržal.
Kritické časti sú tvrdené pre dlhú životnosť.
Spoľahlivý guľový uzamykací mechanizmus drží spojovacie polovice pohromade.
Zásuvka a zástrčka sú precízne opracované z masívnej tyče.
