Tesniace prvky: Mosadzné rýchlospojky využívajú vysokovýkonné tesniace prvky na zabezpečenie spoľahlivého utesnenia. Tieto prvky zahŕňajú O-krúžky, tesnenia a vlastné tesnenia vyrobené z materiálov, ako je nitrilový kaučuk, Viton alebo EPDM. Tieto materiály sú vybrané pre ich vynikajúce vlastnosti vrátane odolnosti voči stuhnutiu stlačením, oderu a chemickej degradácii. Tesnenia sú presne vyrobené a inštalované do vyhradených drážok alebo dutín v konštrukcii spojky. Presnosť týchto drážok je kritická, pretože aj malé odchýlky môžu ohroziť integritu tesnenia.

Kompresné uloženie: Keď spojka zapadne do protiľahlej časti, tesniace prvky sa stlačia medzi dva povrchy. Táto kompresia je navrhnutá tak, aby vyvíjala rovnomerný tlak na celý povrch tesnenia. Úroveň kompresie je starostlivo vypočítaná, aby sa dosiahla rovnováha medzi vytvorením robustného tesnenia a zabezpečením jednoduchosti obsluhy. Nadmerné stlačenie môže spôsobiť deformáciu tesniacich prvkov, zatiaľ čo nedostatočné stlačenie môže viesť k netesnostiam. Konštrukcia zvyčajne obsahuje opatrenia na mierne úpravy kompresie, aby sa prispôsobili odchýlkam vo výrobných toleranciách a opotrebovaniu v priebehu času.

Pozitívny uzamykací mechanizmus: Aby sa zachovala celistvosť tesnenia a zabránilo sa náhodnému rozpojeniu, sú mosadzné rýchlospojky vybavené sofistikovaným uzamykacím mechanizmom. Tento mechanizmus môže obsahovať prvky, ako je pružinová západka, otočná blokovacia objímka alebo závitový spojovací systém. Keď je spojka pripojená, uzamykací mechanizmus bezpečne drží spojku a protiľahlú časť pohromade, čím zaisťuje, že tesniace prvky zostanú stlačené. Tento mechanizmus často obsahuje vizuálne alebo hmatové indikátory, ktoré potvrdzujú, že spojka je úplne zasunutá a zablokovaná, čím sa znižuje riziko nesprávnej montáže.

Zarovnanie a zapojenie: Konštrukcia mosadzných rýchlospojok zahŕňa rôzne pomôcky na zarovnanie, aby sa zabezpečilo správne zapojenie. Môžu zahŕňať skosené alebo skosené vstupné body, zarovnávacie kolíky alebo vodiace štrbiny. Tieto vlastnosti uľahčujú správne zarovnanie spojky a protiľahlej časti počas spojenia, čo je rozhodujúce pre dosiahnutie konzistentného utesnenia. Správne zarovnanie zaisťuje, že tesniace prvky majú úplný a rovnomerný kontakt, čo je nevyhnutné na zabránenie úniku a zabezpečenie spoľahlivého spojenia.

Vlastnosti materiálu: Mosadz je vybraná pre svoje vynikajúce mechanické vlastnosti vrátane vysokej pevnosti v ťahu, odolnosti proti korózii a opracovateľnosti. Odolnosť materiálu voči oxidácii a chemickému napadnutiu pomáha udržiavať integritu tesniacich plôch a komponentov spojky. Schopnosť mosadze odolávať tepelnej rozťažnosti a kontrakcii tiež prispieva k dlhej životnosti tesnenia, pretože minimalizuje účinky kolísania teploty na výkon spojky.

Konštrukčné tolerancie: Výroba mosadzných rýchlospojok dodržiava prísne konštrukčné tolerancie, aby sa zabezpečila presnosť komponentov spojky. Na dosiahnutie tesných tolerancií rozmerov a povrchových úprav spojky a jej tesniacich prvkov sa používa vysoko presné obrábanie a procesy kontroly kvality. Tieto tolerancie sú rozhodujúce pre zabezpečenie správneho uloženia a spoľahlivého výkonu. Dôsledné dodržiavanie týchto tolerancií pomáha predchádzať problémom, ako sú nesprávne zarovnanie, úniky a predčasné opotrebovanie.

Testovanie výkonu: Na overenie účinnosti tesniaceho mechanizmu sa mosadzné rýchlospojky podrobujú prísnym testom výkonu. To zahŕňa tlakové skúšky, skúšky tesnosti a simulácie prostredia, aby sa zabezpečilo, že spojky spĺňajú priemyselné normy a spoľahlivo fungujú za rôznych podmienok. Testovanie tiež hodnotí výkon spojky v priebehu času, aby sa posúdila jej odolnosť a životnosť.

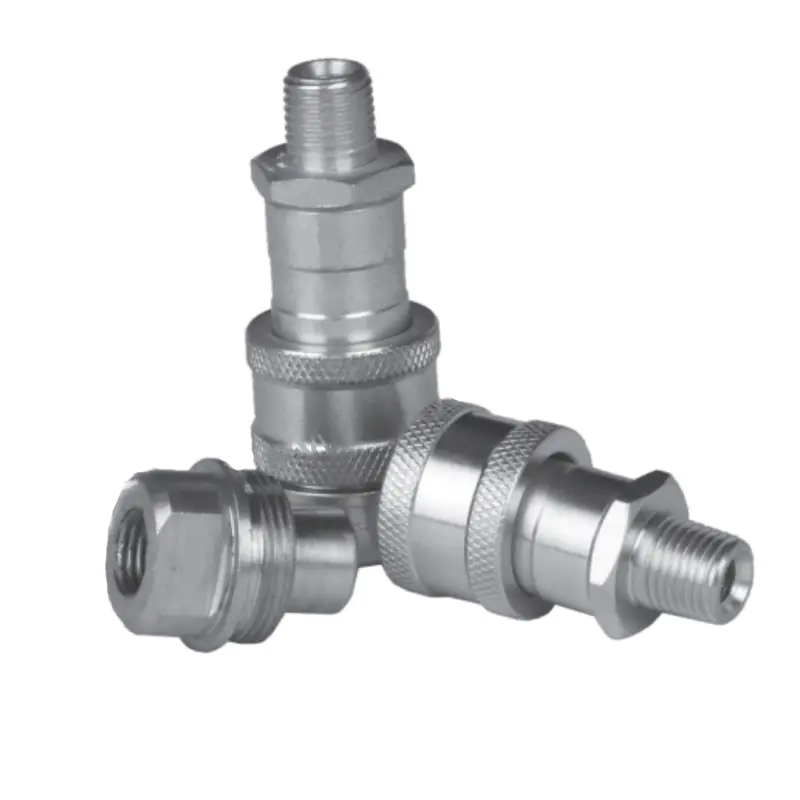

KZD stredotlaková vysokovýkonná rýchlospojka plyn-kvapalina
